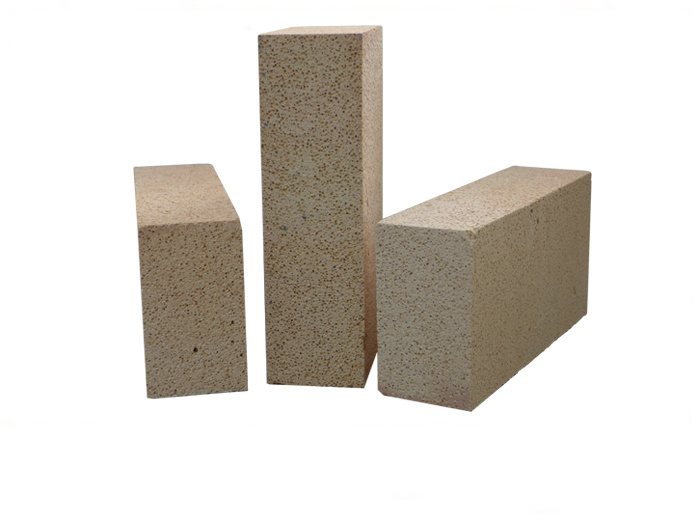

氧化鋁質隔熱耐火磚

分類：輕質耐火磚瀏覽：次

耐火材料

廠家直銷歡迎長期合作！

價格咨詢

139-3717-0928

0371-56777921

產品詳情

氧化鋁質隔熱耐火磚又被稱作高鋁聚輕磚，其主要原料為電熔剛玉、燒結氧化鋁和工業氧化鋁,輔以適當的外加劑采用聚輕燒失法生產。鋁含量高的產品品質更加良。

主要特點：

氧化鋁質隔熱耐火磚具有體輕、耐壓強度大、導熱性低，保溫性能好、重燒體積收縮率小、熱震穩定性好等特點。

主要用途：

可用于高溫熱工設備的隔熱層或與火焰直接作用的爐窯及精密熱工設備的工作內襯，但不宜用于直接接觸爐液及熔渣的侵蝕處。在還原氣氛下使用也有較高的穩定性。使用溫度視制品純度的高低。適用于熱解爐、熱風爐、陶瓷輥道窯、電瓷抽屜窯及各種電阻爐的內襯。

相關理化指標：

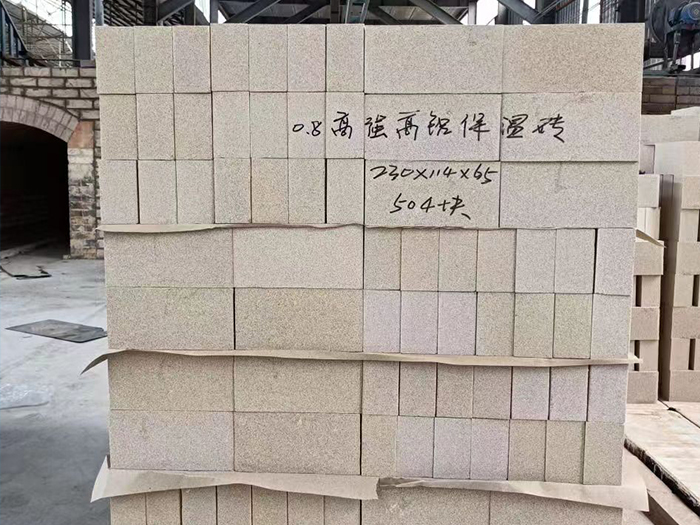

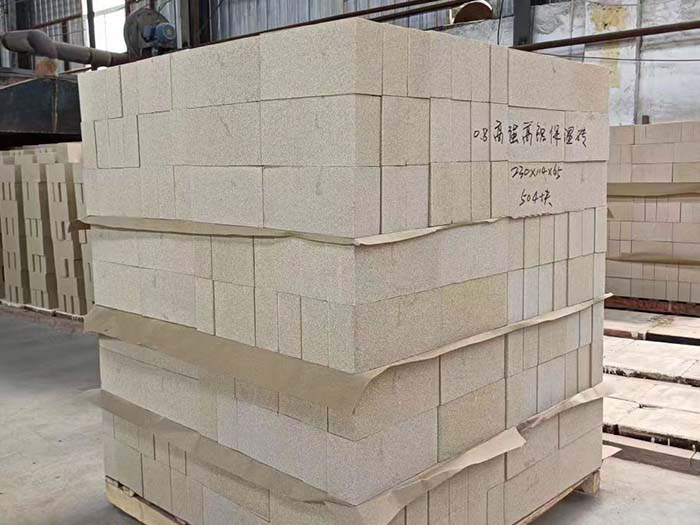

高鋁聚輕磚

項目	指標
項目	GJQ1.0	GJQ0.8
Al₂O₃ %	≥48
Fe₂O₃ %	≤2
體積密度 g/cm³	≤1.0	≤0.8
常溫耐壓強度 MPa	≥3.5	≥2.5
導熱系數 W/(m·K) 350±25℃	≤0.5	≤0.35
加熱線變化 % 1350℃×2h	-2.0~1.0

莫來石保溫磚

項目		指標
項目		JM23	JM25	JM26	JM27	JM28	JM30	JM32
Al₂O₃ %		≥40	≥50	≥55	≥60	≥65	≥70	≥77
Fe₂O₃ %		≤1.0	≤1.0	≤0.9	≤0.8	≤0.7	≤0.6	≤0.5
體積密度 g/cm³		≤0.55	≤0.80	≤0.85	≤0.9	≤0.95	≤1.05	≤1.35
常溫耐壓強度MPa		≥1.0	≥1.5	≥2.0	≥2.5	≥2.5	≥3.0	≥3.5
加熱線變化 %		1230℃×12h	1350℃×12h	1400℃×12h	1450℃×12h	1510℃×12h	1620℃×12h	1730℃×12h
加熱線變化 %		-1.5~0.5
導熱系數 W/(m·K)	200±25℃	≤0.18	≤0.26	≤0.28	≤0.32	≤0.35	≤0.42	≤0.56
	350±25℃	≤0.20	≤0.28	≤0.30	≤0.32	≤0.37	≤0.44	≤0.60
	600±25℃	≤0.22	≤0.30	≤0.33	≤0.36	≤0.39	≤0.46	≤0.64
0.05MPa荷重軟化溫度 T_0.5 ℃		≥1080	≥1200	≥1250	≥1300	≥1360	≥1470	≥1570

氧化鋁空心球磚

項目	指標
項目	LQZ99-1.4	LQZ99-1.6	LQZ99-1.8	LQZ95-1.4	LQZ95-1.6	LQZ95-1.8	LQZ90-1.4	LQZ90-1.6	LQZ90-1.8
Al₂O₃ %	≥99			≥95			≥90
SiO₂ %	≤0.3			--			--
Fe₂O₃ %	≤0.2			≤0.2			≤0.2
體積密度 g/cm³	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9	1.3~1.5	1.5~1.7	1.7~1.9
常溫耐壓強度MPa	≥6	≥10	≥12	≥8	≥12	≥16	≥10	≥14	≥18
導熱系數 W/(m·K) 熱面1000℃	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2	≤0.9	≤1.1	≤1.2
加熱線變化% 1600℃×3h	±0.3			±0.3			±0.3
