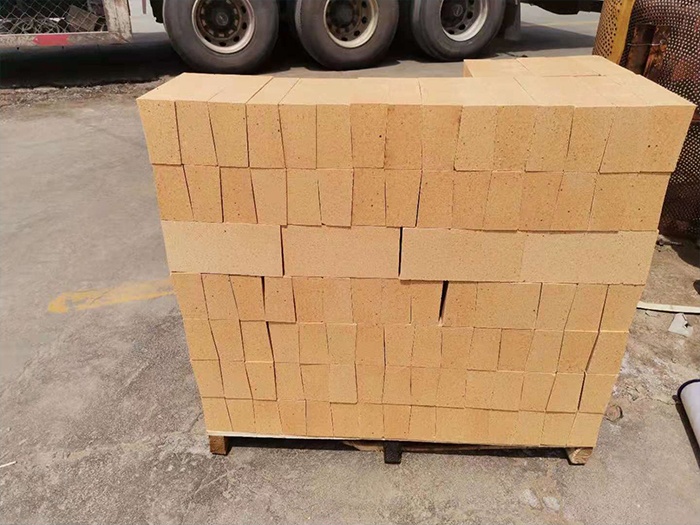

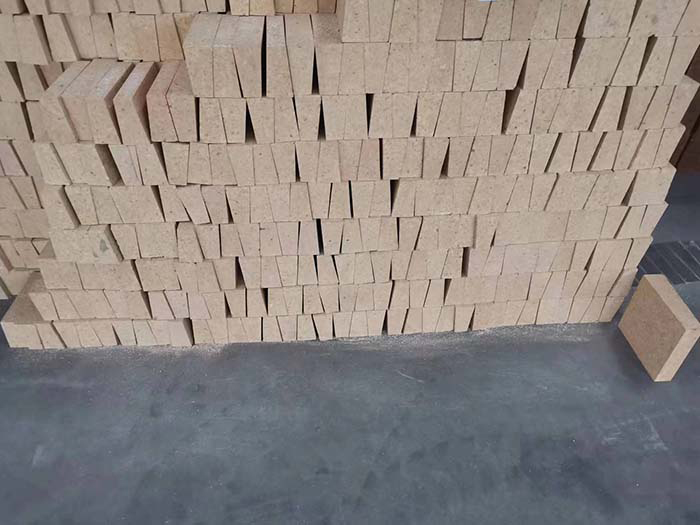

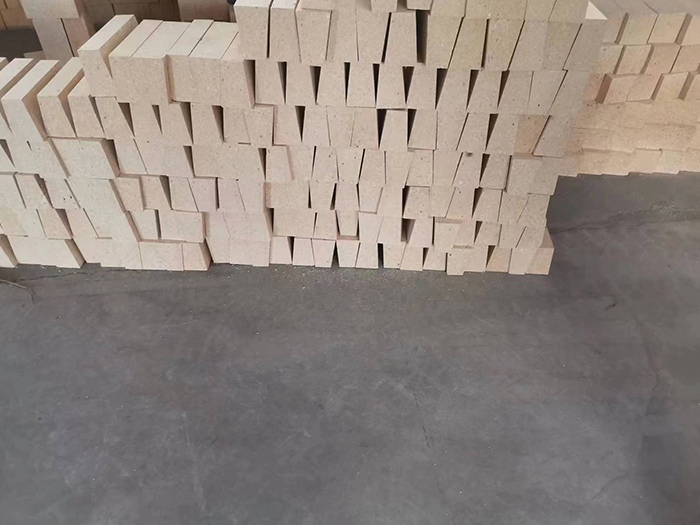

大斧頭耐火磚就是我們常說的T-19型號(hào)的斧頭磚，大斧頭耐火磚的具體尺寸標(biāo)準(zhǔn)為230*114*65/55mm，斧頭磚的材質(zhì)有很多，本文為您介紹粘土質(zhì)大斧頭磚。粘土質(zhì)大斧頭磚Al2O3含量為30%~40%硅酸鋁材料的粘土質(zhì)制品。

粘土質(zhì)大斧頭耐火磚的礦物組成主要是高嶺石（Al2O3·2SiO2·2H2O）和6%~7%的雜質(zhì)（鉀、鈉、鈣、鈦、鐵的氧化物）。粘土磚的燒成過程，主要是高嶺石不斷失水分解生成莫來石（3Al2O3·2SiO2）結(jié)晶的過程。粘土磚中的SiO2和Al2O3在燒成過程中與雜質(zhì)形成共晶低熔點(diǎn)的硅酸鹽，包圍在莫來石結(jié)晶周圍。

熱風(fēng)爐用粘土磚是以耐火粘土為原料制得的用來砌筑高爐熱風(fēng)爐用的粘土磚。熱風(fēng)爐用粘土磚用于熱風(fēng)爐、蓄熱室和隔墻。熱風(fēng)爐用粘土磚要求抗熱震性好，荷重軟化溫度高，蠕變小。

中國冶標(biāo)(YB/T 5107-1993)將熱風(fēng)爐用粘土質(zhì)耐火磚按理化指標(biāo)分為RN-42、RN-40和RN-36 3種牌號(hào)。其理化指標(biāo)、尺寸允許偏差有如下規(guī)定：

(1)層裂寬度不大于0.25mm時(shí)，長度不限制；

(2)層裂寬度為0.26～0. 50mm時(shí)，長度不大于30mm;

(3)層裂寬度大于0.50mm時(shí)，不合格。

大斧頭耐火磚的耐火度與硅磚不相上下，但荷重軟化溫度卻比硅磚低200℃以上。因?yàn)檎惩链u中除含有高耐火度的莫來石結(jié)晶外，還含有接近一半的低熔點(diǎn)非晶質(zhì)玻璃相。

在0~1000℃的溫度范圍內(nèi)，粘土磚的體積隨著溫度升高而均勻膨脹，線膨脹曲線近似于一條直線，線膨脹率為0.6%~0.7%，只有硅磚的一半左右。當(dāng)溫度達(dá)1200℃后再繼續(xù)升溫時(shí)，其體積將由膨脹大值開始收縮。粘土磚的殘余收縮導(dǎo)致砌體灰縫的松裂，這是粘土磚的一大缺點(diǎn)。當(dāng)溫度超過1200℃后，粘土磚中的低熔點(diǎn)物逐漸熔化，因顆粒受表面張力作用而互相靠得很緊，從而產(chǎn)生體積收縮。

如果您對大斧頭耐火磚有需求或是疑問，歡迎咨詢榮盛耐材有限公司，公司現(xiàn)有多條耐火材料生產(chǎn)線，可對耐火材料進(jìn)行高質(zhì)生產(chǎn)。榮盛耐材為您提供合理的技術(shù)方案和貼心的服務(wù)，期待與您共商合作大計(jì)。
